Zellaufschluss auf der Kläranlage
Gifhorn
Ende 2005 nahmen wir auf der
Kläranlage Gifhorn eine Anlage zur
thermisch-chemischen
Desintegration in Betrieb. Mit der Anlage wird der anfallende
Überschussschlamm von ca. 1,8 m³/h mit Natronlauge versetzt
und auf ca. 60 bis 70 °C erwärmt. Zum Aufheizen des Schlammes
wird die bei den BHKW´s anfallende Abwärme bei etwa 90
°C verwandt. Die Wärmeenergie ist nach dem Aufschluss nicht
verloren sondern dient gleichzeitig zur anschließenden Beheizung
der Faulung. Somit entstehen als laufende Betriebskosten neben den
geringen Wärmeverlusten und der Energie für die Pumpen nur
die Aufwendungen für die Natronlauge. Natronlauge wird auf der
Kläranlage bereits für andere Prozessschritte eingesetzt und
ist als technische Natronlauge preiswert zu beziehen. Mit dem
Zellaufschluss wird die Gasproduktion der Faulung gesteigert, um damit
den
wachsenden Energiebedarf der Kläranlage zu decken.

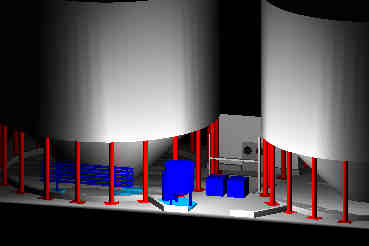

Der Zellaufschluss konnte in den ungenutzten Raum unter der Faulung
integriert werden, nebenstehend ohne Gebäudewände blau
dargestellt. Neben den Hauptkomponeneten, dem Reaktor und dem
Wärmetauscher sind die beiden Natronlaugecontainer zu erkennen die
leicht zugänglich ausgetauscht werden können. Zur Vermeidung
von Wärmeverlusten wird die Anlage in allen relevanten Bereichen
isoliert.

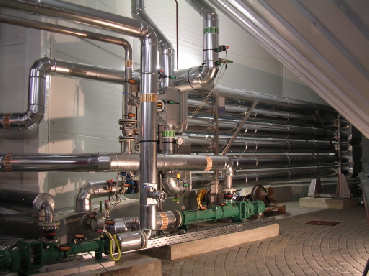

Wärmetauscher und Pumpen
.
|
Zellaufschluss
im ungenutzen Raum unter der Faulung

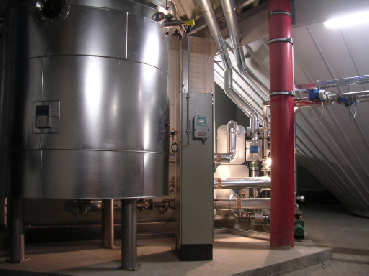

Der Reaktor
für den Zellaufschluss
Erste Ergebnisse
Der
Überschussschlamm wird im Reaktor aufgeschlossen und von pH 10 -
11 auf unter 7 neutralisiert. Der CSB-Aufschlussgerad liegt im
Bereich von 50 bis 60 %. Es wurde deutlich weniger
Natronlauge verbraucht,
als die
Prognosen erwarten ließen.
Die Faulgasproduktion stieg
schon nach dem zweiten Betriebstag um etwa 30 %. Im 1. Quartal 2006 erfolgte nach
der Einstellung des Heizwassersystem die abschließende
Optimierung der Anlage. Möchten Sie über die
Betriebsergebnisse der Anlagen ausführlich informiert werden,
senden Sie uns bitte Ihre postalischen Daten für
mehr
Informationen zur Desintegration zu. Auf die Wärmebilanz der
Kläranlage
hat die Anlage keinen merklichen Einfluss.
|
